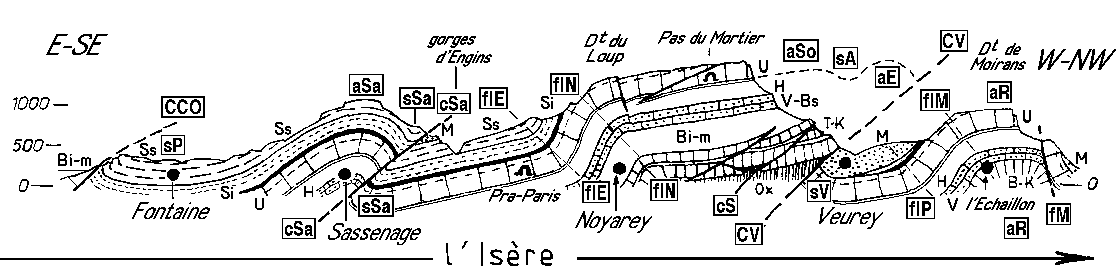

Coupe de la trouée de Grenoble
en suivant la rive gauche de l'Isère
Liste des abréviations désignant les
accidents, dans l'ordre où on les rencontre successivement,
du nord-ouest au sud-est (de droite à gauche, ici) :
aR = anticlinal du Ratz (charnière en genou de La
Buisse) ; FB = faille des Balmes (du Ratz ); fM
= flexure de la Dent de Moirans (flanc est de aR); fP =
flexure de la Poste de Voreppe (flanc ouest de sV) ; sV
= synclinal de Voreppe ; cV = chevauchement de Voreppe
; aE = anticlinal des Égaux (= anticlinal frontal
de la Chartreuse occidentale) ; sA = synclinal d'Autrans
; cS = chevauchement de Sautaret ; aSo = anticlinal
de Sornin ; fN = flexure de Noyarey (flanc est de aSo);
fE = flexure des Engenières ; sSa = synclinal
de Sassenage (= sC) ; cSa = chevauchement de Sassenage
; aSa = anticlinal de Sassenage ; sP = synclinal
de Proveysieux ; CCO = chevauchement de la Chartreuse orientale.
Liste des abréviations stratigraphiques :
M = molasse miocène ; Ss = Sénonien supérieur
; Si = Sénonien inférieur ; U = Urgonien ; H = Hauterivien
; V-Bs = Valanginien - Berriasien supérieur ("calcaires
du Fontanil") ; Bi-m = Berriasien inférieur et moyen
marno-calcaire ; T-K = Tithonique - Kimméridgien ; Ox =
Oxfordien ; B-K = Berriasien-Kimméridgien (calcaires périrécifaux
jurassiens).
Carte géologique très simplifiée de l'extrémité septentrionale du Vercors.
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M.Gidon (1977), publication n° 074
légende
des couleurs
Parcourir cette rive ? : Sassenage,
Noyarey, Veurey-Échaillon
